最大支持4轴控制；
功率笼罩100w-750w ，支持增量和绝对值伺服电机 ，接纳防水设计 ，可应用于油污较多的产线；
接纳多芯直连驱控一体架构；
高速内部总线通讯方法 ，支持40路标准输入/标准输出 ，支持1路RS485接口、1路CAN总线接口；
支持程序多使命执行 ，每个模式包括了一个主程序和8个子程序；
优化料盘堆叠逻辑 ，四点料盘功效。

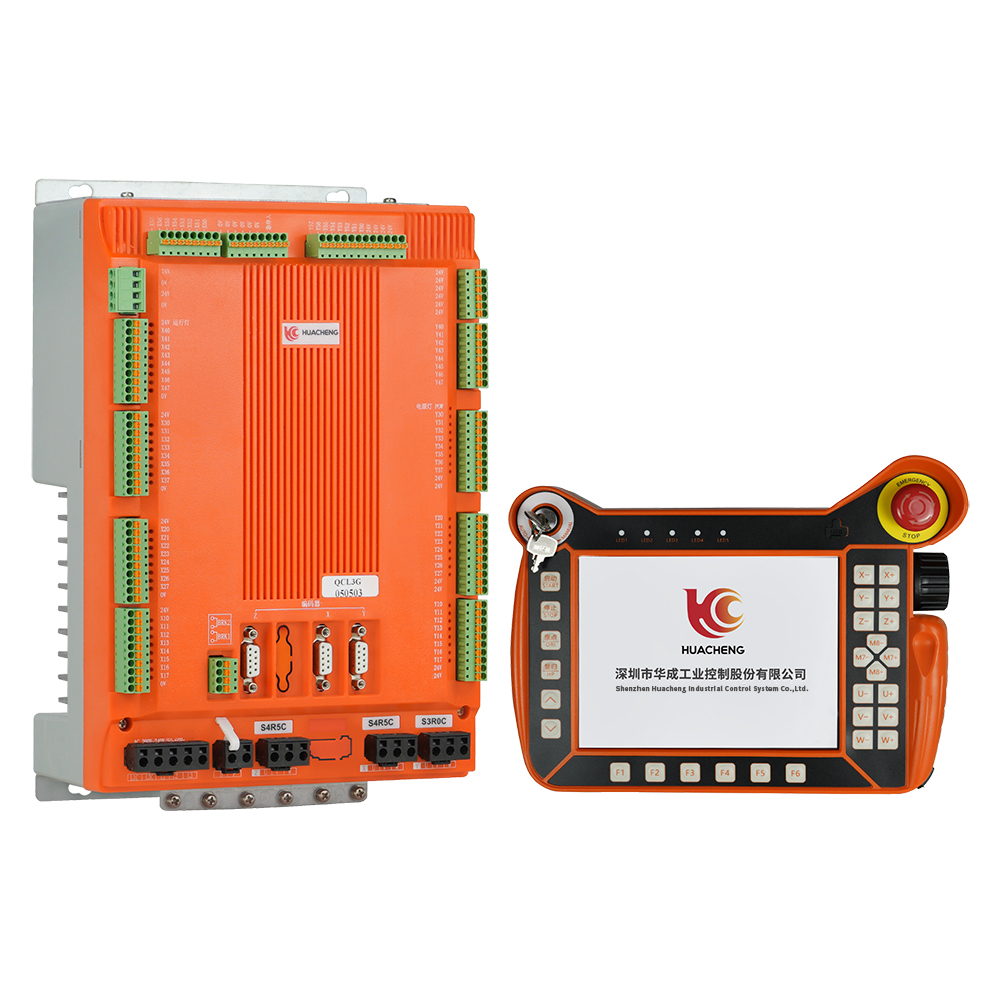

产品概述
QC系列机床线性机械人控制系统是智博1919体育工控主打性价比应用场景开发的一款产品。针对数控机床加工生产的情形 ，使用了防油线缆 ，手控器（示教器）接纳全新外观结构。另针对上下料重大场景 ，增添了双料盘模式与设置了自力车床清静区。
产品特点
1.最大支持4轴控制；
2.功率笼罩100w-750w ，支持增量和绝对值伺服电机 ，接纳防水设计 ，可应用于油污较多的产线；
3.接纳多芯直连驱控一体架构；
4.高速内部总线通讯方法 ，支持40路标准输入/标准输出 ，支持1路RS485接口、1路CAN总线接口；
5.支持程序多使命执行 ，每个模式包括了一个主程序和8个子程序；
6.优化料盘堆叠逻辑 ，四点料盘功效。
注重：用户需要自行评估IO电源是否凌驾标配50W ，如凌驾 ，则需要自行替换大功率电源。

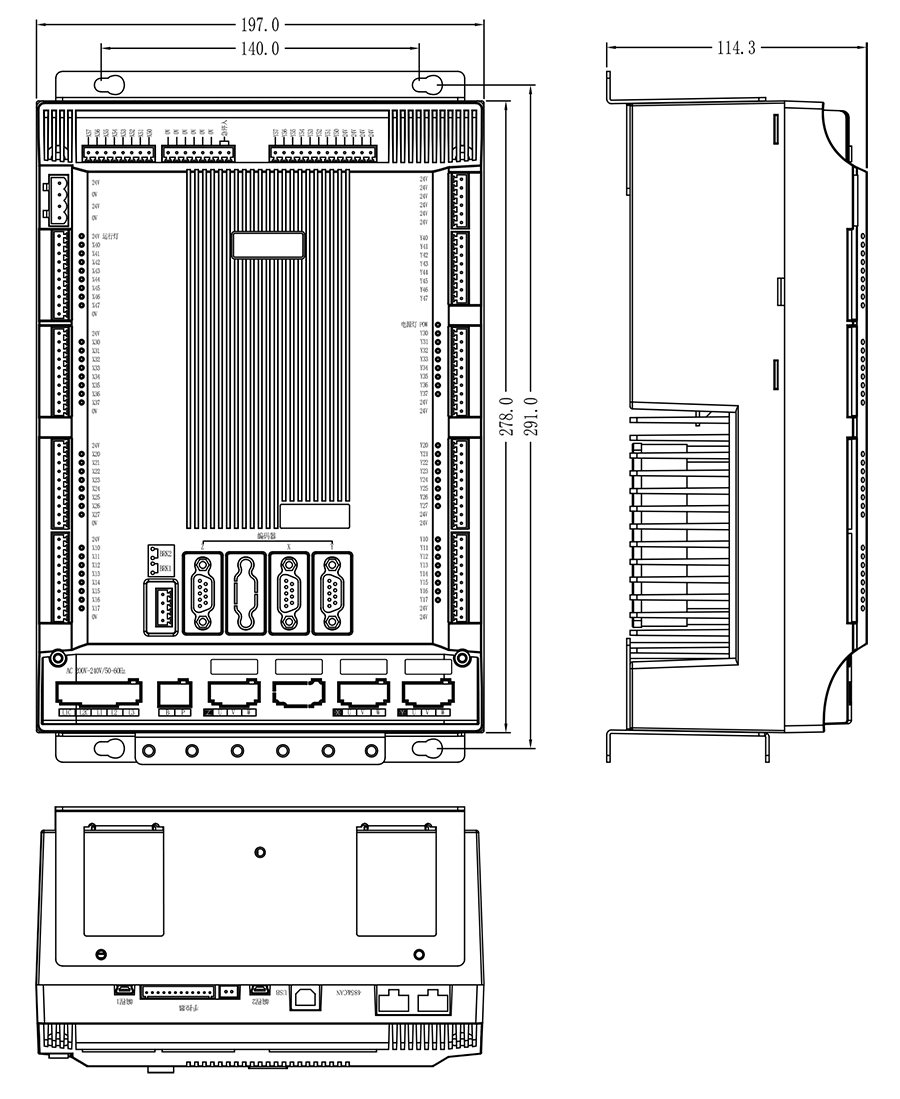

主控尺寸图：
装置方法 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝牢靠 | M5 | 12mm | 7.5kgf.cm |

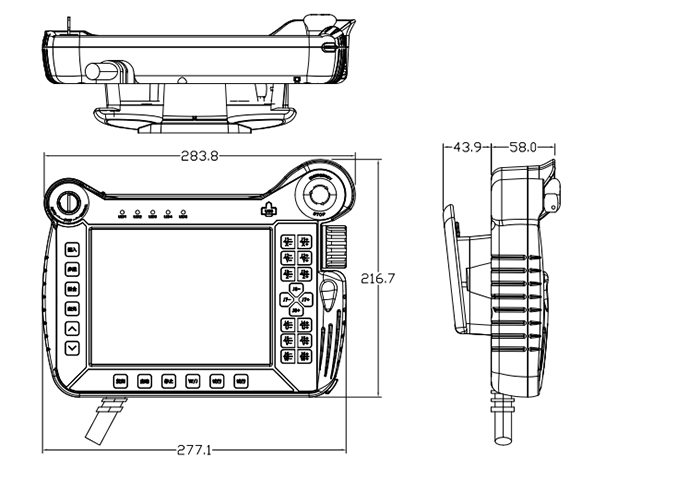

手控器尺寸图：

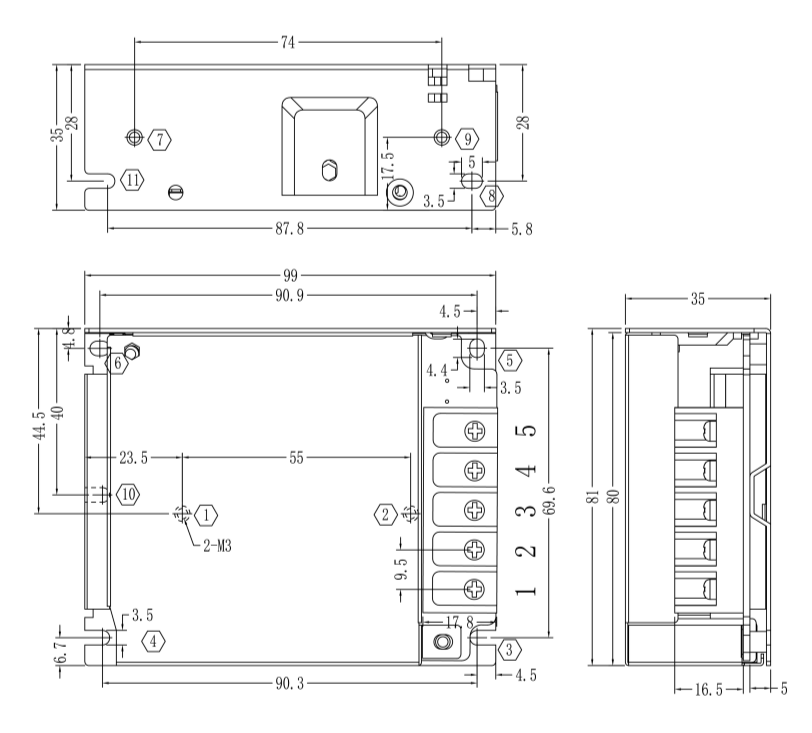

单路开关电源装置尺寸及接线：
装置方法 | 装置位号 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝牢靠 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm | |
| 电源尺寸 | 50W | 100W | 150W |
